Overhead Crane Single Girder adalah sistem alat angkat industri yang menggunakan satu balok jembatan (girder) sebagai jalur lintasan hoist. Dikenal karena efisiensi ruang dan biaya, model ini merupakan pilihan utama untuk beban angkat antara 1 Ton hingga 20 Ton pada berbagai fasilitas manufaktur dan gudang logistik.

  1. Home
  2. Konstruksi
  3. Overhead Crane
  4. Single Girder

Mengenal Overhead Crane Single Girder (EOT Crane)

Overhead Crane Single Girder merupakan salah satu tipe atau model alat angkat yang paling populer dalam dunia industri. Di kalangan praktisi teknik dan kontraktor, sistem ini sering disebut dengan berbagai istilah teknis seperti:

  • EOT Crane (Electric Overhead Traveling Crane)
  • Hoist Crane Gantung
  • Mono Rail Crane
  • Crane Single Beam

Ciri khas utama dari konstruksi ini adalah keberadaan satu batang balok baja (Girder) berukuran khusus yang dirancang untuk menahan beban lateral dan vertikal secara bersamaan saat proses pengangkatan berlangsung.

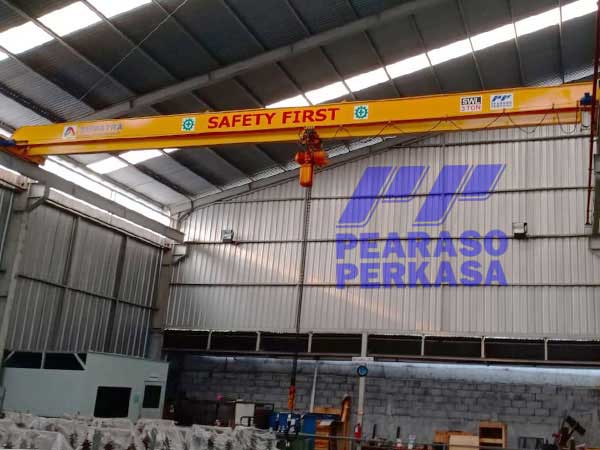

Jasa Fabrikasi Overhead Crane Single Girder
Mekanisme Kerja Single Girder Crane

Mekanisme Kerja & Penempatan Hoist

Berbeda dengan tipe Double Girder di mana mesin duduk di atas balok, pada Single Girder mesin hoist crane bekerja dengan cara menggantung pada sisi bawah balok girder (flange).

Roda trolley pada mesin hoist menjepit bagian flange bawah balok baja, yang sekaligus berfungsi sebagai rel untuk memungkinkan mesin bergerak ke arah kiri dan kanan (cross travel) sepanjang bentangan girder.

Tipe Mesin yang Umum Digunakan:
  • Wire Rope Hoist: Untuk kecepatan angkat yang stabil.
  • Chain Hoist (Katrol Listrik): Untuk dimensi mesin yang lebih ringkas.
  • Low Headroom Hoist: Solusi untuk ruangan dengan atap sangat rendah.

Analisis Fabrikasi & Kapasitas Beban

Perancangan Single Girder tidak boleh dilakukan secara sembarangan. Masing-masing ukuran panjang, lebar, dan tinggi balok girder harus dihitung dengan seksama menggunakan perangkat lunak analisis struktur. Hal ini bertujuan agar girder mampu memikul total beban angkat tanpa mengalami lendutan (*deflection*) yang melebihi standar keselamatan.

Pearaso Perkasa menyediakan layanan fabrikasi dengan kapasitas mulai dari 1 Ton hingga 20 Ton. Penting untuk diingat bahwa spesifikasi konstruksi crane bentangan 6 meter akan sangat berbeda dengan bentangan 20 meter meskipun kapasitas tonasenya sama.

Internal Link: Pelajari cara menghitung kapasitas crane agar tidak salah pilih material.

Kapan Memilih Single Girder?

  • Kapasitas beban di bawah 20 Ton.
  • Ruang gudang atau pabrik terbatas.
  • Membutuhkan instalasi yang lebih cepat.
  • Anggaran (budget) yang lebih ekonomis.

Kelemahan Dibandingkan Double Girder

  • Tinggi angkat (*hook height*) lebih rendah karena posisi hoist di bawah balok.
  • Tidak disarankan untuk bentangan yang sangat lebar (di atas 25-30 meter).
